板上16PIN 前插后贴TYPE-C母座

板上16PIN 前插后贴TYPE-C母座

产品规格:8.94×3.16×H
产品型号:GT-USB-7010X
产品包装:1000/盘
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表品赞电子内部的测试结果,如需详细测试方式,请联系品赞业务人员。

基本说明

Specification
FUNCTION: CONN USB C TYPE  16PIN SMD
CONTACT ARRANGEMENT:USB C  FOR USB2.0

Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN,0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ

MECHANICAL
INSERTION:5-20N
EXTRACTION:8-20N AFTER TEST

DURABILITY:10,000 CYCLES


Environmental
OPERATING TEMPERATURE: -55˚C to 85˚C

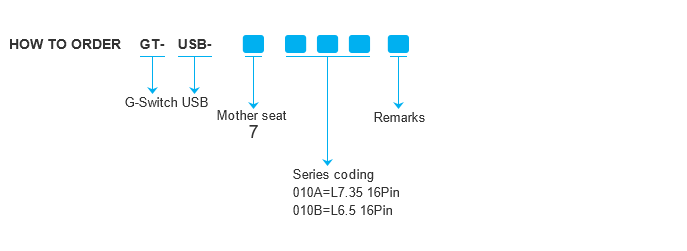

Molde code:

NO.  Molde Code Specifications PDF
1 GT-USB-7010A 16pin,前插后贴,有柱无弹,L7.35 CH1.68mm,5A电流;支持胶芯颜色定制
2 GT-USB-7010B 16pin,前插后贴,无柱无弹,L6.5 CH1.68mm,5A电流;支持胶芯颜色定制
3 GT-USB-7010C 16pin,前插后贴,有柱带弹,L7.35 CH1.68mm,5A电流;支持胶芯颜色定制
4 GT-USB-7010D 16pin,前插后贴,加高1.0,有柱无弹,L7.35 CH2.68mm,5A电流;支持胶芯颜色定制
5 GT-USB-7010E 16pin,前插后贴,有柱无弹,L7.35 CH1.68mm,8A电流;支持胶芯颜色定制
6 GT-USB-7010F 16pin,前插后贴,加高1.5,有柱无弹,L7.35 C,3.88mm,5A电流;支持胶芯颜色定制
7 GT-USB-7010G 16pin,无柱外壳缺口,L7.35 CH1.68mm,3A电流;支持胶芯颜色定制
8 GT-USB-7010H 16pin,前插后贴,有柱无弹,L7.35 CH1.63mm,3A电流;支持胶芯颜色定制
9 GT-USB-9010AB TID认证16pin,前插后贴,有柱带弹,L7.35 CH1.68mm,5A电流,TID:7341;支持胶芯颜色定制
10 GT-USB-9010B TID认证16pin,前插后贴,有柱带弹,L6.5 CH1.68mm,5A电流,TID:;支持胶芯颜色定制



尺寸图





规格参数
