防水沉板斜口24pin Type C母座

防水沉板斜口24pin Type C母座

规格:8.34×12×4.3mm
型号:GT-USB-7026X
包装:800/卷
防水沉板斜口24pin Type C母座:沉板1.45mm;CH0.4mm;L8.34mm;防水等级IPX7;10/40Gbp/s。
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表品赞电子内部的测试结果,如需详细测试方式,请联系品赞业务人员。

基本说明

Specification
FUNCTION: CONN USB C TYPE  24PIN SMD
CONTACT ARRANGEMENT:USB C  USB GEN1/USB4.0

Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN,0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
WATER RESISTANCE:IPX7

MECHANICAL
INSERTION:5-20N
EXTRACTION:8-20N AFTER TEST

DURABILITY:10,000 CYCLES


Environmental
OPERATING TEMPERATURE: -40˚C to 85˚C

MoldeCode:

NO.  Molde Code Specifications PDF 3D下载
1 GT-USB-7026A 24pin,斜口沉板1.45mm,CH0.4 L8.34mm,防水IPX7戴防水圈,10Gbp/s
2 GT-USB-7026B 24pin,斜口沉板1.45mm,CH0.4 L8.34mm,防水IPX8戴防水圈,40Gbp/s

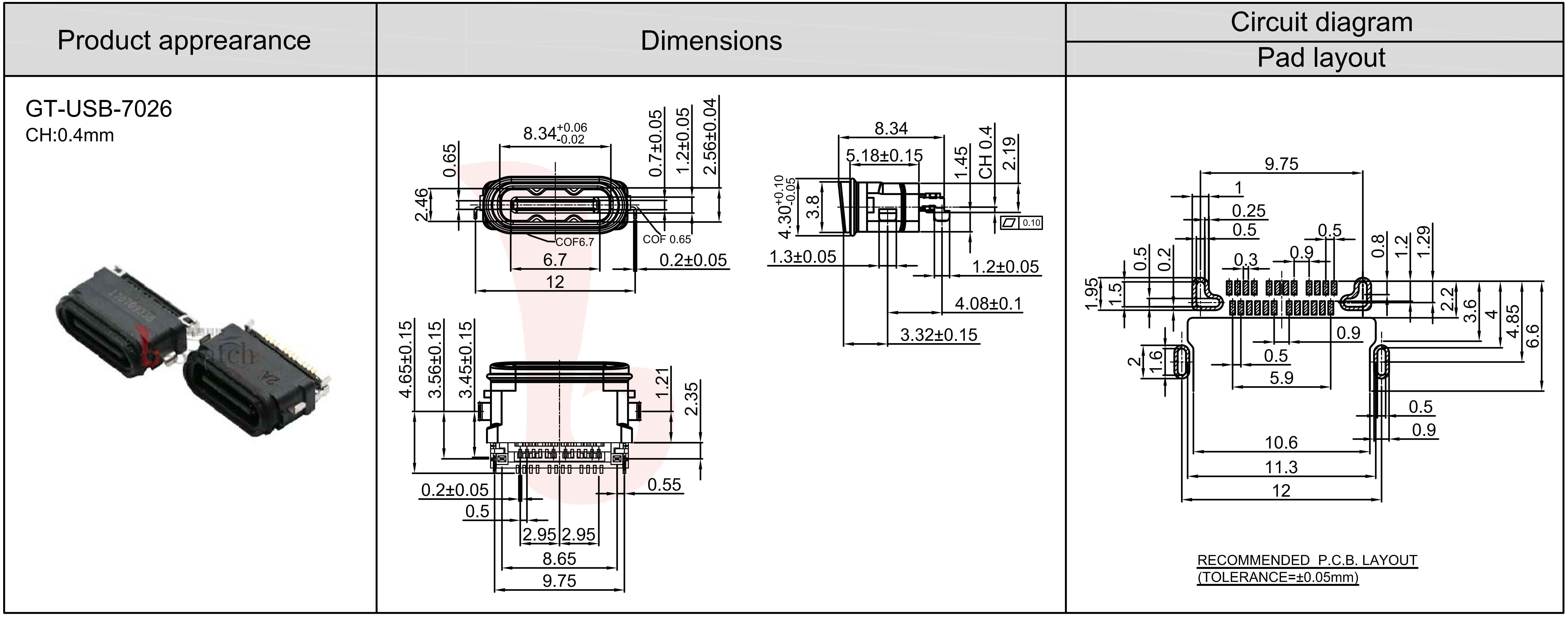

尺寸图

规格参数

可替代安费诺/Amphenol型号124018312112A
