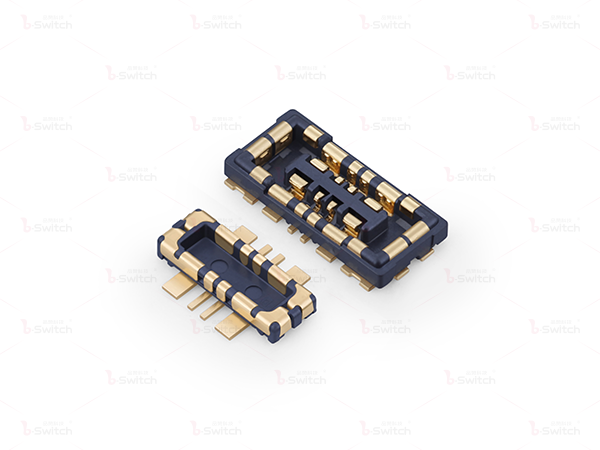

0.40mm Pitch 合高H1.5mm 双排立贴公座/母座 BTB

0.40mm Pitch 合高H1.5mm 双排立贴公座/母座 BTB

型号:GT-B0405 Series BTB
规格:公座W2.16xH1.25mm,母座4.1xH1.5mm
包装:公座4000PCS/卷,母座4000PCS/卷
0.40mm Pitch 组合高度1.50mm:形态双排SMT;180°安装角度;20~80pin。
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表品赞电子内部的测试结果,如需详细测试方式,请联系品赞业务人员。

基本说明

Specification
FUNCTION: 0.40mm Pitch ; MATING HEIGHT:H1.50mm


Electrical
CURRENT RA: 0.3A AC/DC
VOLTAGE RATING: 60V AC/DC
WITHSTANDING VOLTAGE: 150V AC
CONTACT RESISTANCE: 70mΩ max.
INSULATION RESISTANCE: 1000MΩ min.

Mechanical
REMOVAL FORCE:0.005kgf/Pin min
DURABILITY:50 CYCLES

Environmental
OPERATING TEMPERATURE: -55˚C to +85˚C

Molde Code:

NO.  Molde Code Specifications PDF 3D下载
1 GT-B0405MSV12-XXXXX01 0.40mmPicth,H=1.25mm,双排立贴公座,20~80pin
2 GT-B0405FSV15-XXXXX01 0.40mmPicth,H=1.50mm,双排立贴母座,20~80pin

尺寸图

产品说明
