轻触开关工作原理电路图

  • 作者:pzdz
  • 发布时间:21-08-12 17:19
  • 点击数:198
  • 文章来源:未知
  轻触开关,是现代工业中电子元器件开关的一种,属于电子电器。而且所谓的四脚轻触开关,在开关上有四只脚,就叫四脚轻触开关。这类开关在当今的应用可谓相当广泛,特别是在家用电器方面,如玩具、遥控器、影音产品、通讯产品、数码产品等一类电子电器上。所以问题来了,轻触开关工作原理又是什么呢?

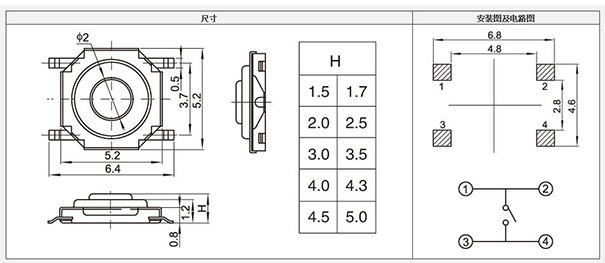

轻触开关电路图

  轻触开关根据原理的不同可分为两种,一种是利用金属弹片来完成开关导通截止状态的切换,该类轻触开关手感好,按下按钮至一定程度时伴随有滴答的声音出现;另一种是利用导电橡胶来完成开关导通截止状态的切换,该类开关手感也好,但接触电阻大,约为上一种的10000倍。

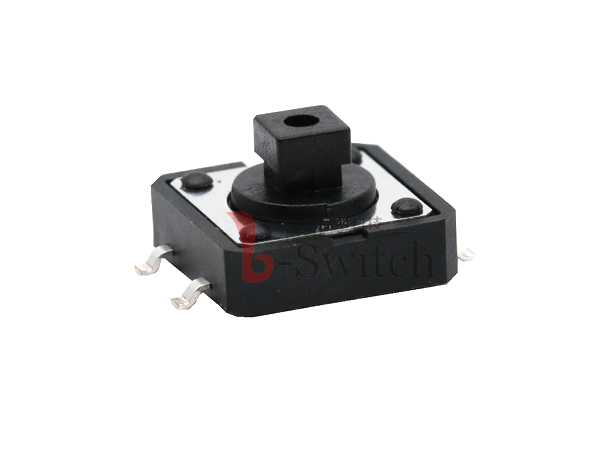

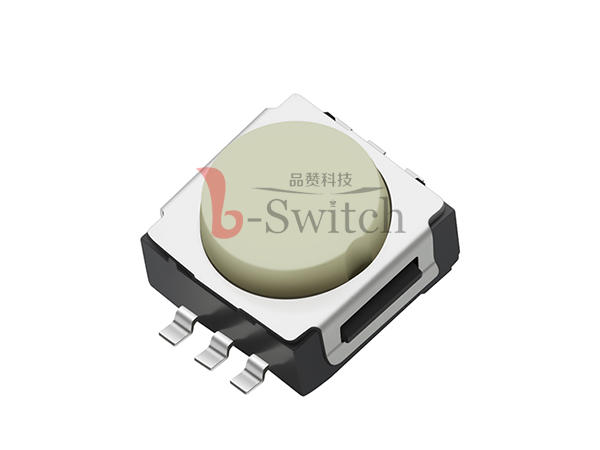

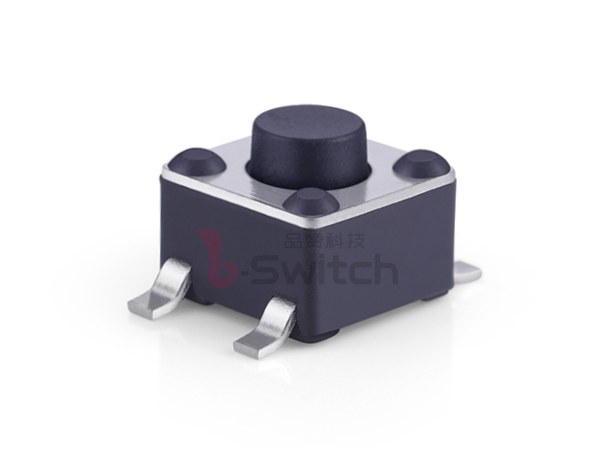

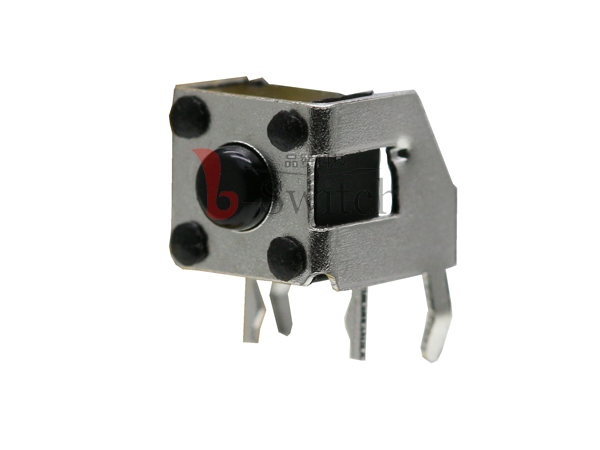

轻触开关
  轻触开关的结构主要可分为盖板、按钮、弹片、基座、引脚五大部分,其中,按钮指的是外力施加处;弹片是轻触开关的关键组件,开关的通断就是靠弹片受力变化引起的;引脚指的是轻触开关与电路的连接处,一般为五个引脚,两两一组,还有一个引脚用于接地作用,当开关被正确受力时,四个引脚相导通使得电路导通,而开关没有正确外力对其施压时,四个引脚两两一组并不相通,使得电路处于断开状态。

  当我们按下轻触开关的按钮时,其弹片受到弹力作用发生形变向下接触到焊片,使得开关的两组引脚相导通,从而使得电路呈现导通状态;而当我们撤离外力时,弹片形变恢复原始状态,脱离焊片,开关的两组引脚也不再导通,从而使得电路呈现截止状态。
