长体板上16PIN TYPE-C母座
品牌：G-Switch/品赞
规格：8.94×8.35×3.16mm
型号：GT-USB-7004X
包装：1000/盘
板上长体16pin type-c母座：L8.35/L10.0mm；CH1.68/1.70mm；电流5A。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
基本说明
Specification
FUNCTION: CONN USB C TYPE 16PIN SMD
CONTACT ARRANGEMENT:USB C for USB2.0
Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
Environmental
OPERATING TEMPERATURE: -40˚C to 85˚C
Molde Code:
Molde Code:
| NO. | Molde Code | Specifications | 3D下载 | |
| 1 | GT-USB-7004A | 16pin，前插后贴，无弹带柱，L8.35mm CH1.68mm，5A电流；支持胶芯颜色定制 |
 |
 |
| 2 | GT-USB-7004B | 16pin，前插后贴，无弹带柱，L10.0mm CH1.70mm，5A电流；支持胶芯颜色定制 |
|
|

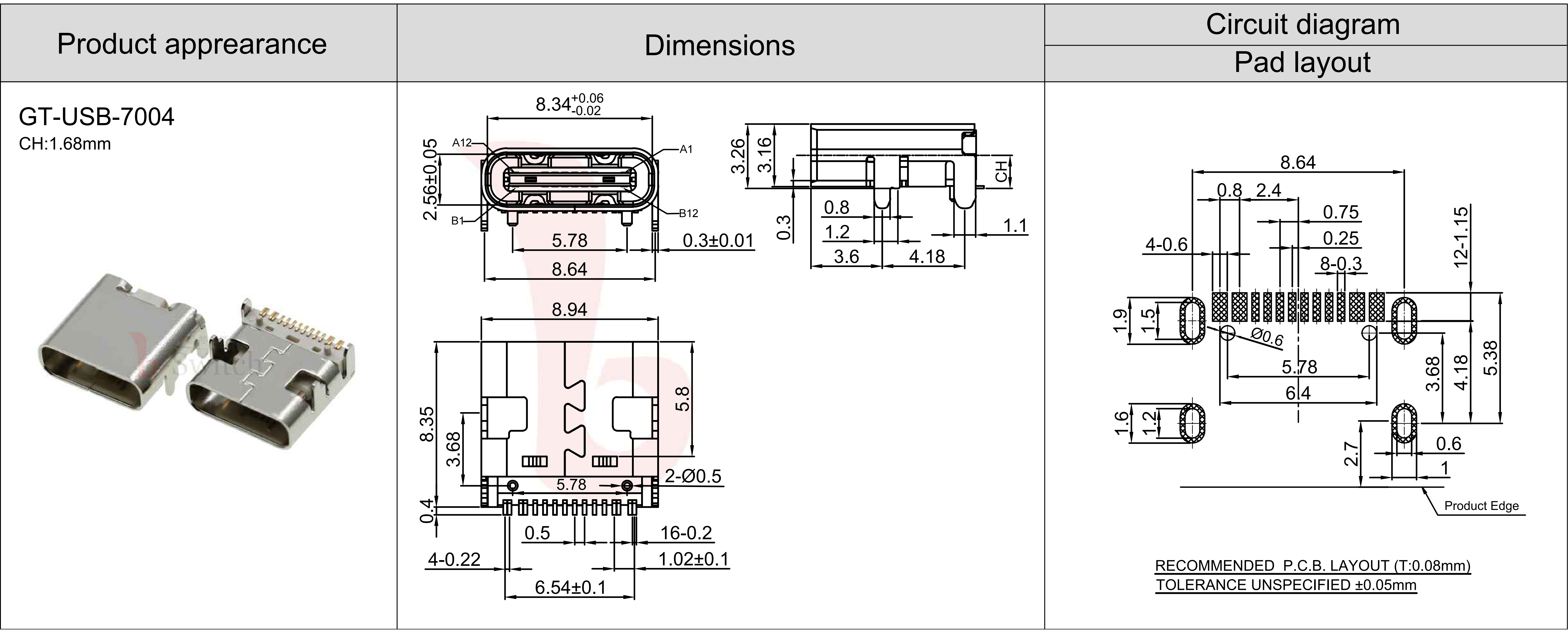

尺寸图
产品说明
