垫高16/24pin Type C母座
品牌：G-Switch/品赞
规格：9.4×10.48×5.81mm
型号：GT-USB-7029X
包装：500/卷
垫高Type C 母座：16/24pin；前插后贴垫高CH4.0mm；L10.48mm；5A。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
基本说明
Specification
FUNCTION: CONN USB C TYPE 16/24PIN SMD
CONTACT ARRANGEMENT:USB C 2.0/USB3.1 GEN1
Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
Environmental
OPERATING TEMPERATURE: -40˚C to 85˚C

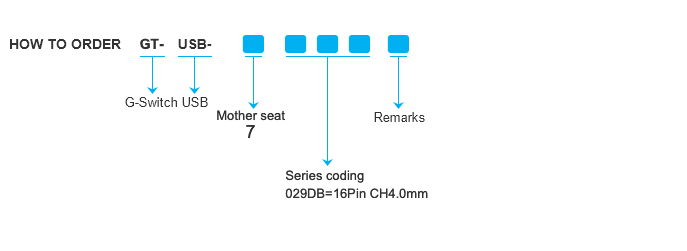

Molde Code:
Molde Code:
| NO. | Molde Code | Specifications | 3D下载 | |
| 1 | GT-USB-7029DB | 16pin，四脚插板，前插后贴，CH4.0mm L10.48mm，5A |
 |
 |
| 2 | GT-USB-7029A | 24pin，四脚插板，前插后贴，CH4.0mm L10.48mm，5Gbp/s |
|
|
尺寸图
产品说明
