小型防水IPX7板上/沉板24Pin Type C母座

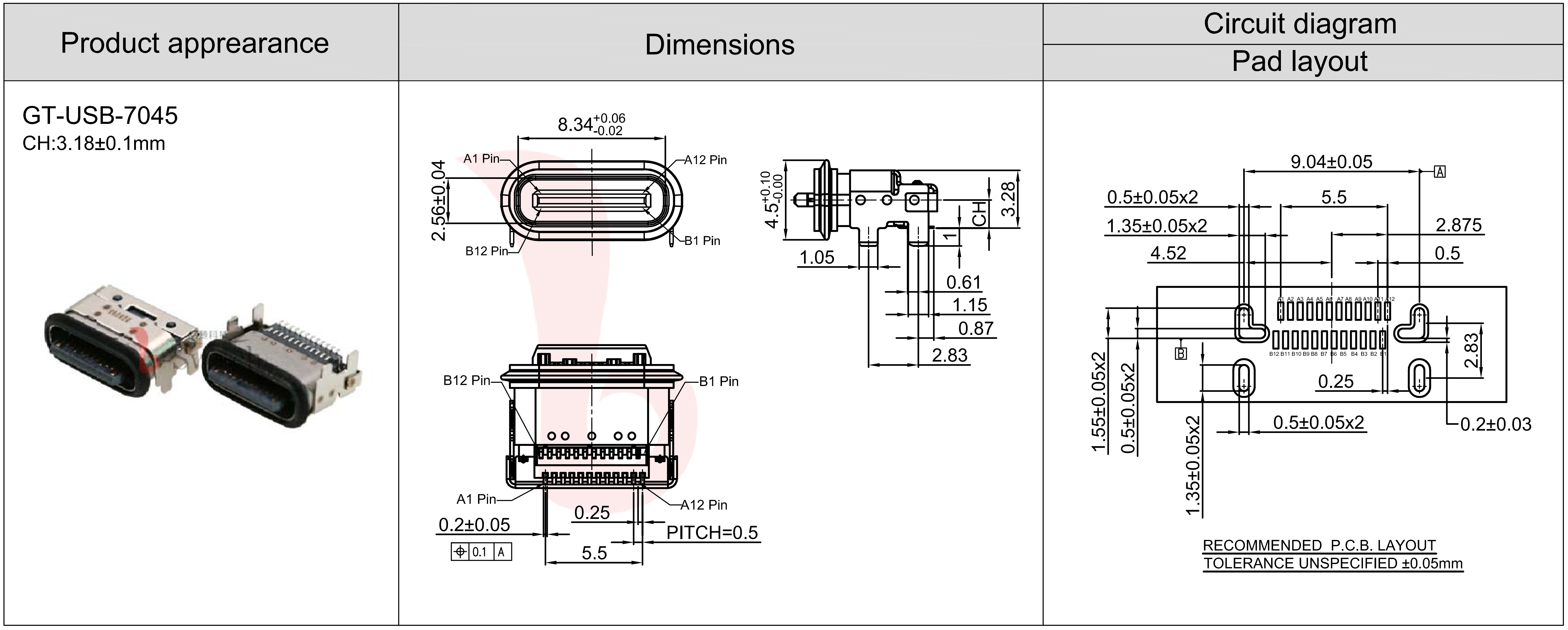

规格：10.28×8.1×4.5mm

型号：GT-USB-7045X

包装：1000/卷

防水24Pin Type C母座：L=8.05/5.62/8.64/8.05mm；舌口外露1.13/1.15/1.75mm；沉板1.45mm；CH=0.25/1.5/1.6mm；5-10Gbp/s。

声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。

基本说明

Specification

FUNCTION: CONN USB C TYPE 24PIN SMD

CONTACT ARRANGEMENT:USB C FOR GEN1/2

Electrical

MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.

MAXIMUM CURRENT DC: 20V MAX

DIELECTRIC STRENGTH: 250 VA C (1mn)

CONTACT RESISTANCE: ≤ 40 mΩ

INSULATION RESISTANCE: ≥ 100 MΩ
WATER RESISTANCE：IPX7/8

Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES

Environmental

OPERATING TEMPERATURE: -40˚C to 85˚C

Molde code:

NO.	Molde Code	Specifications	PDF	3D下载
1	GT-USB-7045A	板上型，防水IP67，L=8.1mm 外露1.13mm，CH=1.60mm，5Gbp/s
2	GT-USB-7045B	板上型，防水IP68，L=8.64mm 外露1.15mm，CH=1.50mm，10Gbp/s
3	GT-USB-7045C	板上型，防水IP67，L=8.62mm 外露1.13mm，CH=1.60mm，10Gbp/s
4	GT-USB-7045E	沉板型带耳，防水IP68，L=8.0mm 外露1.75mm，CH=0.25mm，10Gbp/s
4	GT-USB-9045A	TID认证，防水IP68，L=8.64mm 外露1.15mm，CH=1.50mm，5Gbp/ss
