轻触开关规格

  • 作者:品赞
  • 发布时间:19-10-25 15:53
  • 点击数:178

  轻触开关是指通过开关柄触动内部弹片产生通断,触动性能有三种一种常开型、一种常闭性、还有一种是双动作型。轻触开关有接触电阻荷小、精确的操作力误差、规格多样化等方面的优势,在电子设备及白色家电等方面得到广泛的应用如:影音产品、数码产品、遥控器、通讯产品、家用电器、安防产品、玩具、电脑产品、健身器材、医疗器材、验钞笔、雷射笔按键等等。

  轻触开关又叫触控开关,最早出现在日本。该款开关在1920年就被开发出来,在一战和二战此款产品已经被广泛使用在军事上,民用还是比较少,毕竟当时的产量和技术都是有限的,是那个年代的奢侈品。这样说来轻触开关的发展到现在也快有一百年的历史了,经过约一个世纪的发展,轻触开关得到广泛的使用,其外观尺寸、产品性能都有很大提高和改变。今天我们就来为大家介绍一下轻触开关的规格、尺寸、型号和产品的性能。

  轻触开关厂家为该款产品设置了很多型号,但是每家都不统一,所以大家习惯以它的外型和尺寸来称呼它。该款开关的品种有:防水型、贴片型、直插型、防尘型、超薄型、支架型、侧按型、沉板型等以多种形式存在,我们就不一一说明。不论开关是什么型式,我们都是以规格尺寸来称呼。

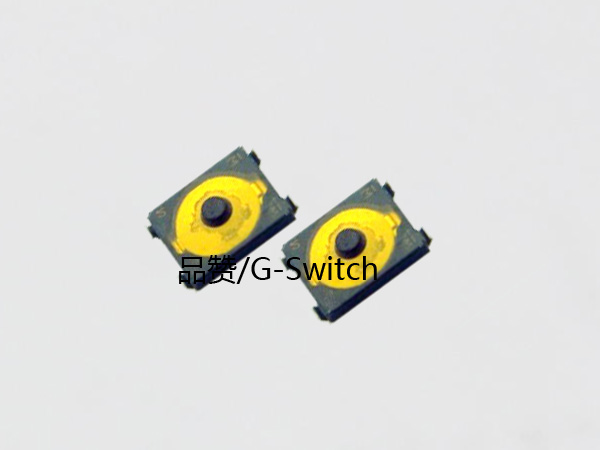

  轻触开关规格有:直插型3×6、直插型4.5×4.5、直插型6×6、直插型6.2×6.3;贴片型2×4、贴片型3×6、贴片型3.3×3.3、贴片型3×4、贴片型4.5×4.5、贴片型4×4、贴片型5.2×5.2、贴片型6×6、贴片型6.2×6.2、贴片型7×7、贴片型7.5×7.3、贴片型8×8、贴片型8.5×8.5、贴片型12×12等规格尺寸;超薄型2×3、超薄型3×2.6、超薄型2.8×2.4、超薄型2.8×1.9、超薄4.5×4.5、超薄4.8×4.8、超薄型7.5×7.3等超薄轻触开关;防尘防水4×4、2.8×1.9、4.5×4.5、6×6、6.2×6.2、7×7、8×8、8.5×8.5、10×10、12×12等尺寸防水轻触开关;支架轻触开关2×4、3×6、2.8×1.9、4.5×4.5、6×6、双联支架轻触开关等;侧按型有2.8×1.9、2×4、3×6、6×6、4×6、3×6等支架开关;沉板型有:2×4、2.8×1.9、3×4、4×6等沉板按键开关。

  以上说明的轻触开关都是指它的长×宽,按键柄的高度有一些是根据产品的结构有合理的高度,一般的柄高都是可以根据客户的要求来定制的,所以它的灵活性很大,也是被广泛使用的理由之一。我们上述的产品的单位都是“mm'”。它的规格有很多,很多人也会联想到它的按键力度,是的,我们的产品有多种力度,轻触开关的按键力度有:60g、90g、100g、120g、160g、180g、250g、260g、300g、350g、400g,我们国内一般都是“gf”为单位,国际都是以“N”为单位,因为按键力度都是由弹片来控制的,所以它的误差就会影响到手感。该款产品的误差有:±50g、±30g、±10。品赞的开关都是10-30,所以他们的开关手感都很好。

1、General specification 基本说明;

1.1  Scope 范围 This specification covers the requirements for single key switches which have no keytop;(TACT SWITCHES:MECHANICAL CONTACT).此规范含盖单推柄和无推柄的轻触开关要求;
1.2  Operating Temperature Range 使用温度范围    -20 to70℃(normal humidity, normal press.) 正常湿度,标准压力;
1.3  Storage Temperature Range 保存温度范围-30 to80℃(normal humidity, normal press.);
1.4  Test Conditions 测试条件Tests and measurements shall be made in the following standard clnditions unless otherwise specified: 测试和计量按下列标准条件除非特殊说明;Normal temperature (temperature 5 to 35℃)   标准温度;Normal humidity (relative humidity 45 to85%) 正常湿气;  Normal pressure (pressure 860 to 1060 mbars)  标准压力 In case any question arises from the judgement made, tests shall be conducted in the following conditions:;  Temperature          (20±2℃)          温度;Relative humidity      (65±5%)          相对湿;  Pressure              (860 to 1060 mbars)  压力;

2、APPEARNCE, STYLE, AND DIMENSIONS外形,类型和尺寸;

2.1 Appearance 外形There shall be no defects that affect the serviceability of the product.外形必须无缺陷才不影响产品适用性;
2.2 Style and Dimensions类型和尺寸Shall conform to the assembly drawings.符合装配图;

3、TYPE OF ACTUATION 动作类型;Tactile feedback  轻触返回;

4、CONTACT ARRANGEMENT  1 poles  1  throws 接触形式  1接点1回路;(Details of contact arrangement are given in the assembly drawings.)细接点形式在装配图中。
