轻触开关四个引脚是什么意思?
作者:
品赞电子
发布时间:
17-10-14 10:14
点击数:
120
文章来源:
轻触开关
轻触开关的功能分为两种:一个是常开型、一种是常闭型。最为常见的是常开型,常开型是指线路一般为断开,轻按按键柄触动弹片和底座的炮点接触,这时开关视为导通,放开按键柄弹片和炮点分开,这时开关视为分开,产品的性能为OK。线路断开时两路的阻值为30m欧,当开关导通时两路的接触电阻0,这时开关性能就是非常好的。常闭型是比较少见的,因为这样比较不符合常规的产品设计,常闭型是指正常情况下开关是导通的,当触动开关的时候,线路和功能都是为断开的。这种开关的阻值就是和常开的相反,所以一般不推荐使用。下图都是常开轻触开关:

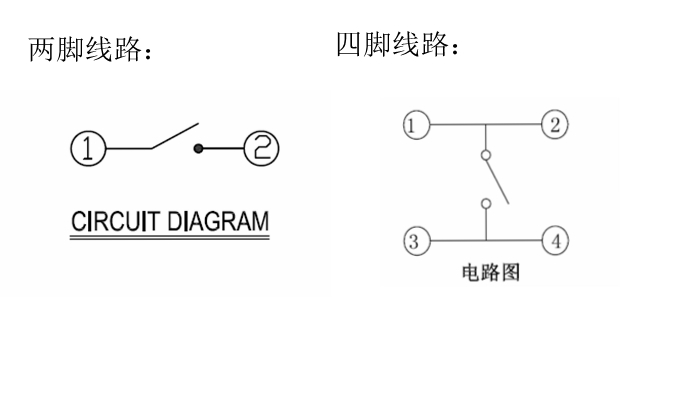

不论是常开型还是常闭轻触开关必须由两个引脚以上组成,这样才能形成一组开关功能,正常为两脚、四脚、五脚。为什么会有五脚开关的呢?因第五只脚是用来接地的,接地脚是用来干嘛的我想大家都知道。当然还有三个脚的,一般三脚都是侧压的比较多,这个第三只脚就是为了固定设计的,所以大家可以放心使用,使劲的去按压都是没有问题的。下图中两脚线路我们一款就一目了然了,我来解释一下轻触开关的四个引脚是怎么接的吧!正常情况下1和2为一组导通,3和4为一组导通,当触动开关的时候的1和3为一组,2和4为一组,按照这样的方式来设计开关的功能就是对的了。下图为线路图和电路图:
四脚轻触开关是怎么接的?接法就是和上图说明的一致,如果您对于轻触开关还有很疑问的话,欢迎您联系我们东莞品赞电子科技有限公司,我们会一一为您解答所有有关于开关的问题,如您需要高品质的产品,那就更要联系我们东莞品赞了,网址:
http:www.dg-switch.com
。
【
