轻触开关生产厂家、电路图、规格型号

  • 作者:G-SWITCH
  • 发布时间:21-05-25 16:25
  • 点击数:192
  • 文章来源:品赞电子
  轻触开关是指通过开关柄触动内部弹片产生通断,触动性能有三种一种常开型、一种常闭性、还有一种是双动作型。轻触开关有接触电阻荷小、精确的操作力误差、规格多样化等方面的优势,在电子设备及白色家电等方面得到广泛的应用如:影音产品、数码产品、遥控器、通讯产品、家用电器、安防产品、玩具、电脑产品、健身器材、医疗器材、验钞笔、雷射笔按键等等。下面为大家介绍轻触开关 厂家、轻触开关电路图及规格型号。

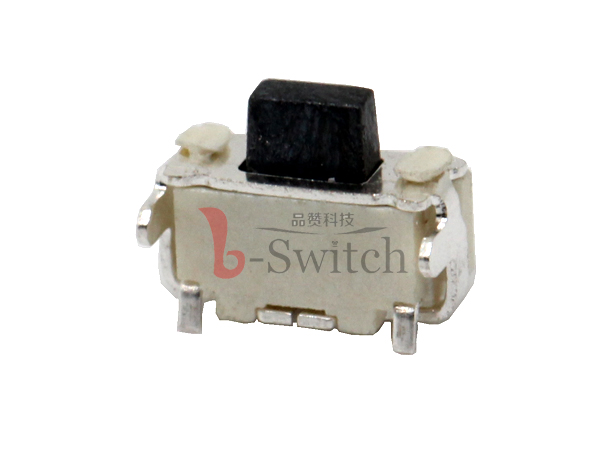

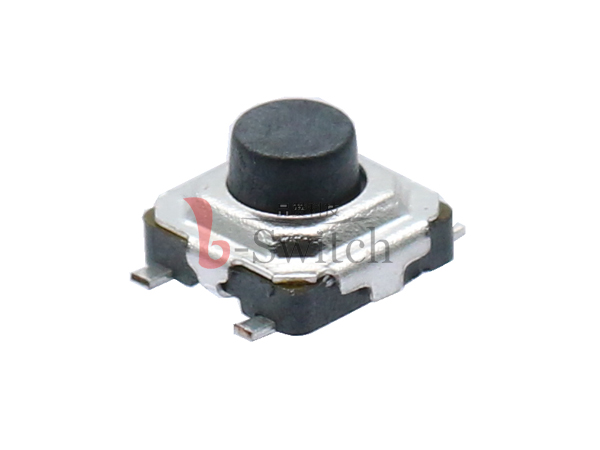

轻触开关

轻触开关生产厂家
  品赞电子(东莞)有限公司主要定位为中高端的电子开关、插座、连接器生产与销售。现有自主品牌【G-Switch(品赞)】 ,品赞采用产销分离模式,生产地址为东莞长安新安中路2号2栋,占地面积3000m²内置研发、模具维修保养、冲压、注塑、自动化生产车间、实验室、品质检验、仓库为一体的生产制造基地。拥有员工200多人,自主研发设计产品,自主开发自动化生产设备,并取得了ISO:9001、ISO:14001以及OHSAS18001体系认证。销售据点为长安上沙凯韵大厦18楼,面积为1000m²集合了客制化研发、销售、实验、仓库、财务为一体的售前与售后品牌服务系统。
公司前台 办公区 工厂外景
  冲压车间   注塑车间 自动化生产车间

轻触开关电路图

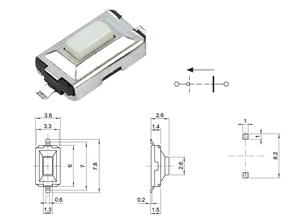

两脚轻触开关电路图
两脚的电路原理是只有一组通断功能,此类线路只适合一组功能使用,可用于功能单一的产品。
两脚轻触开关电路图

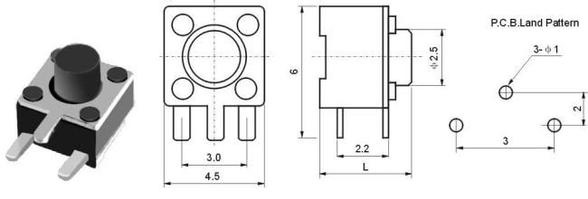

边三脚轻触开关电路图
边三脚的电路原理是有一组通断功能,其盖板的上电路为接低线。有需要次功能的产品,可以选择。
边三脚轻触开关电路图

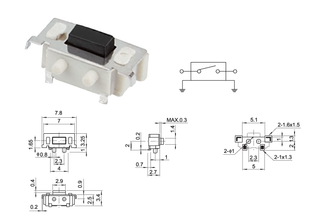

侧按轻触开关电路图:
侧按电路原理和正按都是一样的,只是外观上面有所不同,但是为了不让大家迷茫,我还是拿出来说说吧!
侧按轻触开关电路图

四脚轻触开关电路图
四脚电路原理为两组通断线路,但是只有一个发起点,意思是按动开关,可以控制两组线路。
四脚轻触开关电路图

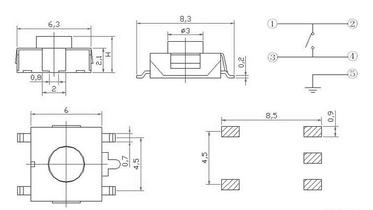

五脚轻触开关电路图
五脚电路原理就是在四脚的功能上面添加一个接地线路,此功能和边三脚的是一样的。
五脚轻触开关电路图

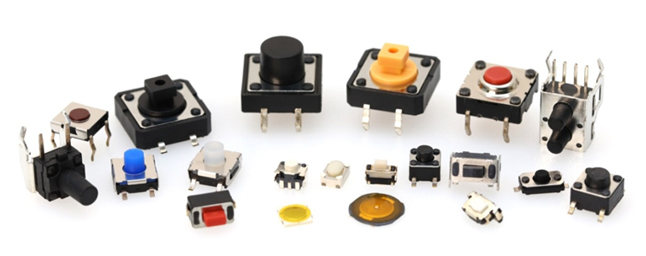

轻触开关规格型号
轻触开关厂家为每款产品设置了型号,但是每家都不一定统一,所以大家习惯以它的外型和尺寸来称呼它。开关的品种主要有:防水型、贴片型、直插型、防尘型、超薄型、支架型、侧按型、沉板型等以多种形式存在,不论开关是什么型号,我们都是以规格尺寸来称呼。

轻触开关规格型号有:
直插型3×6,4.5×4.5,6×6,6.2×6.3;
贴片型2×4,3×6,3.3×3.3,3×4,4.5×4.5,4×4,5.2×5.2,6×6,6.2×6.2,7×7,7.5×7.3,8×8,8.5×8.5,12×12等规格尺寸;
超薄型2×3,3×2.6,2.8×2.4,2.8×1.9,4.5×4.5,4.8×4.8,7.5×7.3等超薄轻触开关;
防尘防水4×4,2.8×1.9,4.5×4.5,6×6,6.2×6.2,7×7,8×8,8.5×8.5,10×10,12×12等尺寸防水轻触开关;
支架轻触开关2×4,3×6,2.8×1.9,4.5×4.5,6×6双联支架轻触开关等;
侧按型2.8×1.9,2×4,3×6,6×6,4×6,3×6等支架开关;
沉板型2×4,2.8×1.9,3×4,4×6等沉板按键开关。

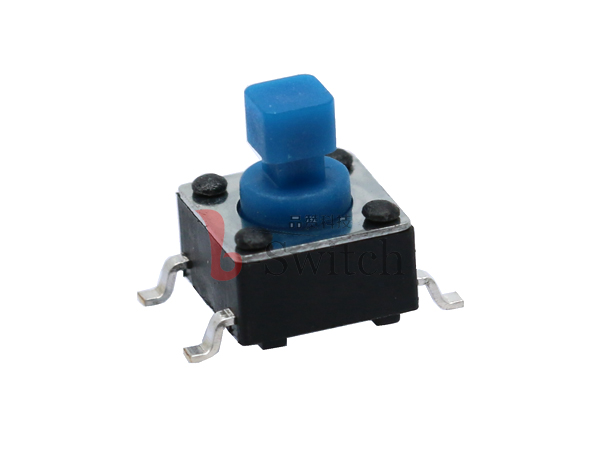

沉板轻触开关

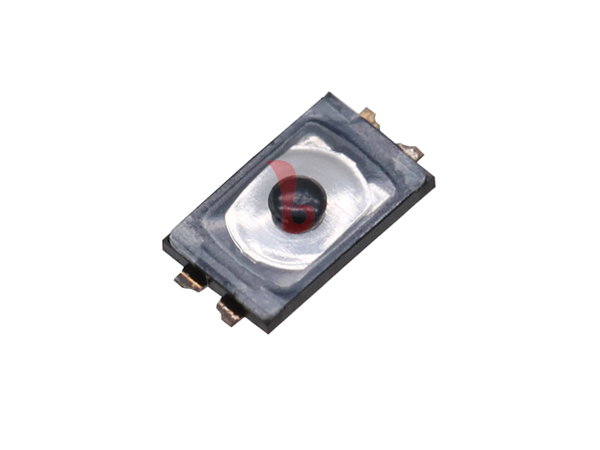

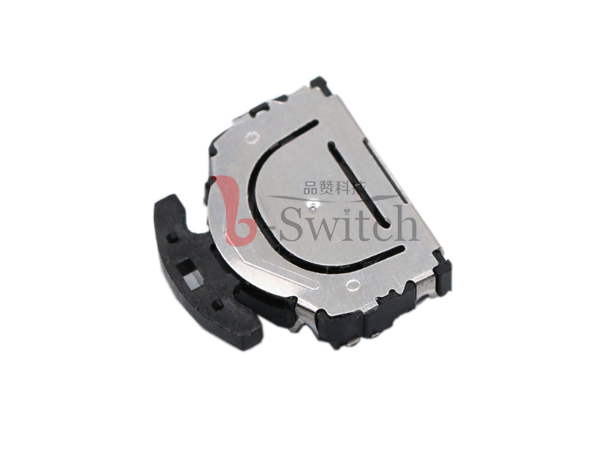

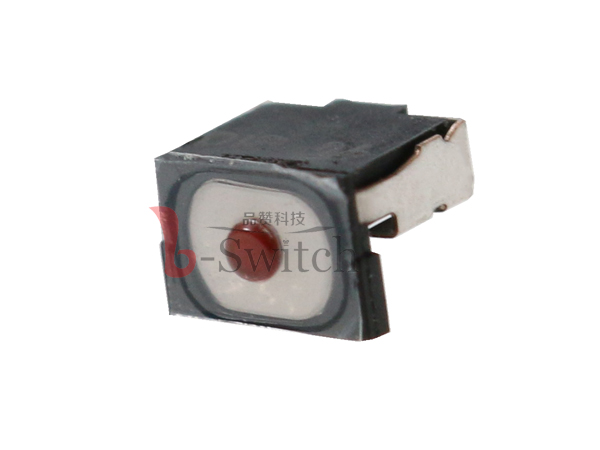

超薄轻触开关 沉板轻触开关 侧按轻触开关

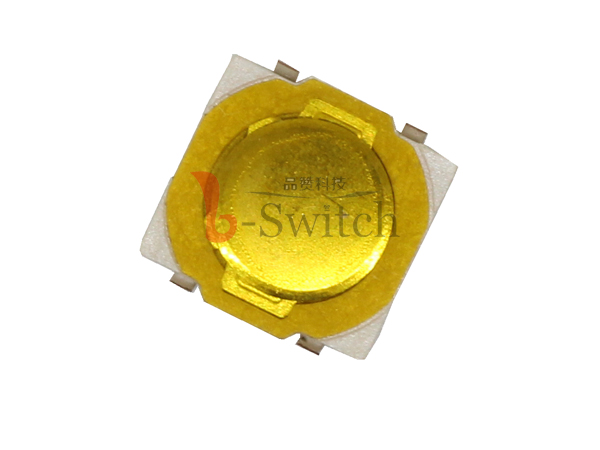

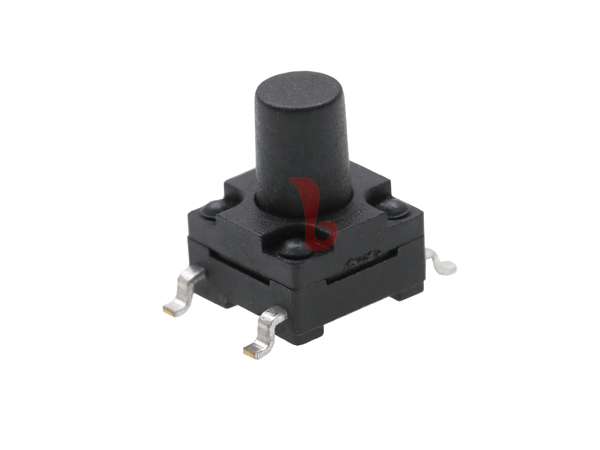

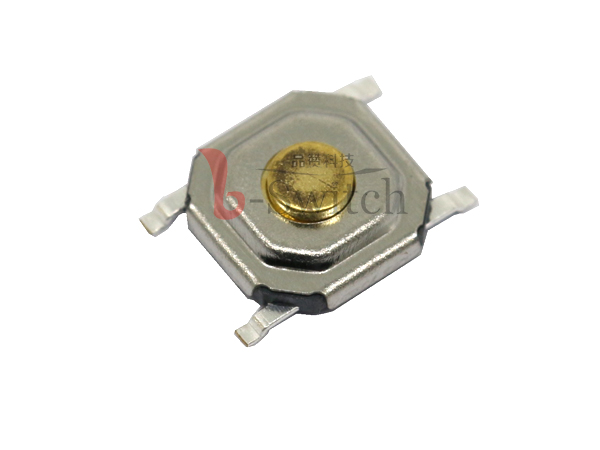

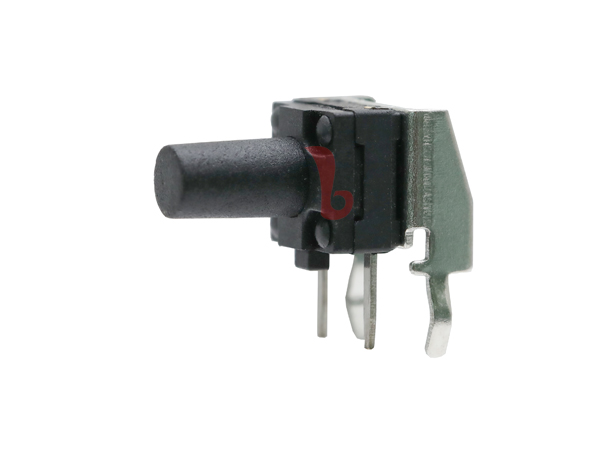

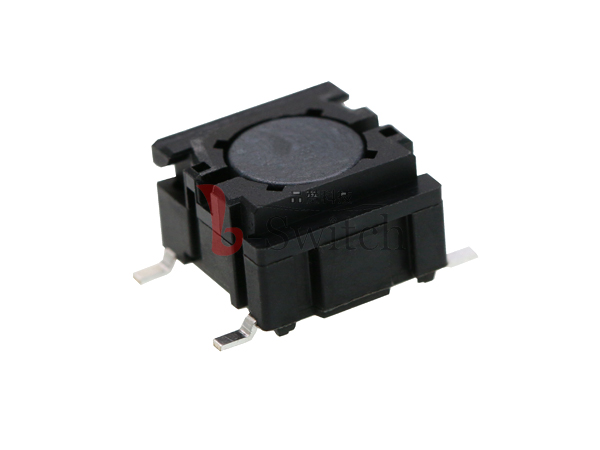

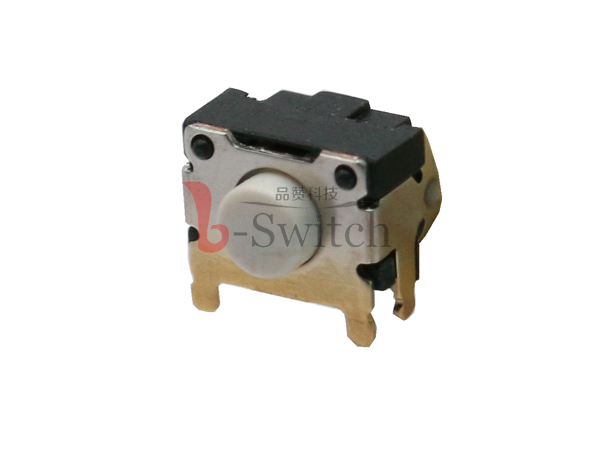

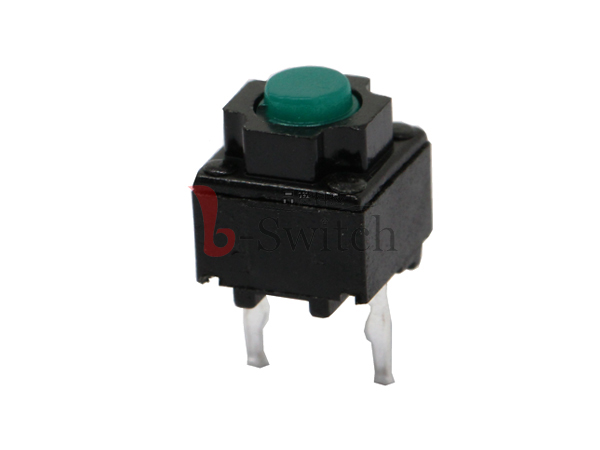

防水轻触开关 贴片轻触开关 支架侧按轻触开关
防水轻触开关 贴片轻触开关 支架侧按轻触开关


以上说明的轻触开关都是指它的长×宽,按键柄的高度有一些是根据产品的结构有合理的高度,一般的柄高都是可以根据客户的要求来定制的,所以它的灵活性很大,也是被广泛使用的理由之一。我们上述的产品的单位都是“mm'”。它的规格有很多,很多人也会联想到它的按键力度,是的,我们的产品有多种力度,轻触开关的按键力度有:60g、90g、100g、120g、160g、180g、250g、260g、300g、350g、400g,我们国内一般都是“gf”为单位,国际都是以“N”为单位,因为按键力度都是由弹片来控制的,所以它的误差就会影响到手感。该款产品的误差有:±50g、±30g、±10。品赞的开关都是10-30,所以他们的开关手感都很好。

了解更多关于轻触开关资讯,请联系东莞品赞电子科技有限公司官网 (www.dg-Switch.com)客服咨询!
