贴片轻触开关起泡问题

  • 作者:品赞
  • 发布时间:15-12-02 10:36
  • 点击数:132

  贴片轻触开关又名(Tact Switch),最早也是源于日本,它的出现是世界工业的一次改革。随着SMD生产方式的出现,电子元器件也开始研发和生产SMD类别的产品,就这样贴片轻触开关被开发出来,并得到广泛的使用。该款开关是由:底座(塑胶LCP料,既有良好的耐温性)、端子(铜复银 既有良好的导通性)、按键柄(有硅胶柄和塑胶柄之分)、盖板(盖有五金盖板、塑胶盖板、薄膜盖板)、弹片(铜和不锈钢,品赞电子采用的是日本进口山元不锈钢弹片)。
   不锈钢弹片客户使用环保仪器检测出超标问题。我司提供给贵司轻触开关、微动开关、按键开关等,贵司在环保仪器检测出现的铬元素超标的,因我司使用的轻触开关的弹片是不锈钢弹片,不锈钢材质一定会含有铬元素,在ROHS环保要求中cr+3是符合环保,如果是cr+6就是环保不合格产品。我司使用的不锈钢弹片就是cr+3,并非cr+6.我司在提供给规格ROHS报告编号为CANEC1419417401中就有检测结果,故我司对此保证,如有环保不合格,我司会负全部责任。



 工业化液晶聚合物(简称LCP)起初是美国DuPont公司开发出来的溶致性聚对亚苯基对苯二甲酰胺(Kevlar®)。由于这种类型的聚合物只能在溶液中加工,不能熔融,只能用作纤维和涂料,是一种特种工程塑胶原料。

聚合物全称
液晶高分子聚合物(Liquid Crystal Polymer),简称LCP。是80年代初期发展起来的一种新型高性能特种工程塑料。
概述
LCP是一类具有杰出性能的新型聚合物。LCP是包含范围很宽的一类材料:
a、溶致性液晶:需要在溶液中加工;
b、热致性液晶:可在熔融状态加工。
最初工业化液晶聚合物是美国DuPont公司开发出来的溶致性聚对亚苯基对苯二甲酰胺(Kevlar®)。由于这种类型的聚合物只能在溶液中加工,不能熔融,只能用作纤维和涂料。以下内容只包括热致性LCP。
LCP外观:米黄色(也有呈白色的不透明的固体粉末);LCP密度:1.35-1.45g/cm³。

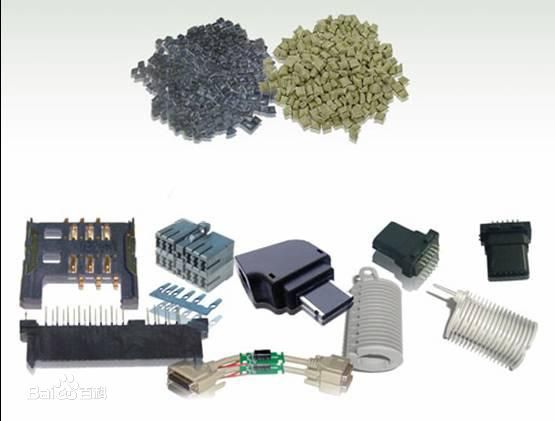

LCP制品
液晶树脂的耐热性分类(低、中和高耐热型),类型 热变形温度/℃ ASTM分类日本分类 牌号举例,低耐热 <177 Ⅰ型 Ⅲ型 Vectra&reg; A430、Rodrun&reg; LC3000;中耐热177~243
Ⅱ型
Ⅱ型 Zenite&reg; 6330、Vetra&reg; A130、Novaccurate&reg; E335G30、Sumikasuper&reg; E7000、Rodrun&reg;LC5000、Ueno LCP&reg;1000
高耐热 >243 Ⅲ型 Ⅰ型 Xydar&reg; -930、Zenite&reg;6130 Vectra&reg; C130、Ueno LCP&reg;2000、Titan LCP&reg; LG431、Novaccurate&reg; E345G30
高耐热液晶聚合物的代表性质
牌号 Xydar&reg;
G-930 Titan&reg;
LG431 Zenite&reg;
7130 Zenite&reg;
6130 Vectra&reg;
E130i Vectra&reg;
c130
相对密度 1.60 1.63 1.66 1.67 1.61 1.62
拉伸强度/MPa 135 139 145 150 165 159
弯曲强度/MPa 172 170 174 170 221 214
Izod缺口冲击强度/(J/m) 96 299 160 123 208 176
热变形温度(1.82 MPa)/℃ 271 275 289 263 276 255
LCP塑胶原料全称LIQUID CRYSTAL POLYMER,中文名称液晶聚合物。它是一种新型的高分子材料,在熔融态时一般呈现液晶性。这类材料具有优异的耐热性能和成型加工性能。聚合方法以熔融缩聚为主,全芳香族LCP多辅以固相缩聚以制得高分子量产品。非全芳香族LCP塑胶原料常采用一步或二步熔融聚合制取产品。连续熔融缩聚制取高分子量LCP的技术得到发展。拉伸强度和弯曲模量可超过发展起来的各种热塑性工程塑料。机械性能、尺寸稳定性、光学性能、电性能、耐化学药品性、阻燃性、加工性良好,耐热性好,热膨胀系数较低。

应用特性:
⒈特性
a、LCP具有自增强性:具有异常规整的纤维状结构特点,因而不增强的液晶塑料即可达到甚至超过普通工程塑料用百分之几十玻璃纤维增强后的机械强度及其模量的水平。如果用玻璃纤维、碳纤维等增强,更远远超过其他工程塑料。
b、液晶聚合物还具有优良的热稳定性、耐热性及耐化学药品性,对大多数塑料存在的蠕变特点,液晶材料可以忽略不计,而且耐磨、减磨性均优异。
c、LCP的耐气候性、耐辐射性良好,具有优异的阻燃性,能熄灭火焰而不再继续进行燃烧。其燃烧等级达到UL94V-0级水平。
d、LCP具有优良的电绝缘性能。其介电强度比一般工程塑料高,耐电弧性良好。在连续使用温度200-300℃,其电性能不受影响。间断使用温度可达316℃左右。
e、LCP具有突出的耐腐蚀性能,LCP制品在浓度为90%酸及浓度为50%碱存在下不会受到侵蚀,对于工业溶剂、燃料油、洗涤剂及热水,接触后不会被溶解,也不会引起应力开裂。
⒉应用
a、电子电气是LCP的主要市场:电子电气的表面装配焊接技术对材料的尺寸稳定性和耐热性有很高的要求(能经受表面装配技术中使用的气相焊接和红外焊接);
b、LCP:印刷电路板、人造卫星电子部件、喷气发动机零件、汽车机械零件、医疗方面;
c、LCP加入高填充剂或合金(PSF/PBT/PA):
作为集成电路封装材料、
代替环氧树脂作线圈骨架的封装材料;
作光纤电缆接头护套和高强度元件;
代替陶瓷作化工用分离塔中的填充材料。
代替玻璃纤维增强的聚砜等塑料(宇航器外部的面板、汽车外装的制动系统)。
LCP已经用于微波炉容器,可以耐高低温。LCP还可以做印刷电路板、人造卫星电子部件、喷气发动机零件:用于电子电气和汽车机械零件或部件;还可以用于医疗方面。
LCP可以加入高填充剂作为集成电路封装材料,以代替环氧树脂作线圈骨架的封装材料;作光纤电缆接头护头套和高强度元件;代替陶瓷作化工用分离塔中的填充材料等。 LCP还可以与聚砜、PBT、聚酰胺等塑料共混制成合金,制件成型后机械强度高。

注塑工艺:
由于改性后的性能和用途级别相差很大,其加工工艺变数也很大,故应相应调整如下范围:
⒈干燥:140℃~140~150℃ /5-7Hr
⒉注塑温度:260~300~410℃
⒊模 温:100~100~240℃

产品分类:
杜邦产品分类
5系列:5130L 30%GF、 5145L 45%GF 高韧性 耐温275度、290度;5244L 40%矿物加强 高韧性 耐温285度
6系列:6130 30%GF 高抗冲 耐温300度、6130L 30%长玻纤 耐温280度、6330 30%矿物加强 高抗冲 耐温275度
7系列:7130 30%GF 经润滑 高抗冲 耐温310度、7140X 40%GF 耐温298度、7244 40%矿物加强 高流淌 耐温295度

主要性能:
1.高温电气/电子装配:能承受SMT装配工序操作,包括无铅回流焊接。2.卓越的热老化性能,在高温下保持固有特性。
3.卓越的流动性-薄壁,复杂的形状。
4.尺寸稳定性极佳,模塑收缩率低,热膨胀系数极小,可与金属相媲美。
5.在成型时,分子链朝着流动的方向排列,产生一种好似其分子自身将其增强的自增强效果。
6.可获得极高的强和弹性模量。
7.优异的耐化学腐蚀性。
8.模塑速度:周期循环极快。
9.卓越的抗蠕变性。
10.阻燃性。
11.在宽广的温度范围内具有卓越的介电性能。
LCP的主要应用领域:
连接器系列、BOBBIN、接插件、SIMM插口、LED(MID)、QFP插口、微波炉支架、热风筒、烫发器、注射成型线路部件(MID)、光感应器(MID)、水晶振荡器座(MID)、集成块支承座、耳机部件、光缆拉伸件、光缆连接器、光缆接插器、针式打印机的线圈、针式打印机的底座、电扇、照相机快门板、泵的部件、USB系列、CD拾音器部件、印刷电路板、线圈骨架的封装材、作光纤电缆接头护套和高强度元件喷气发动机零件等电子电器。.

  上面我我们已经解释说明了,LCP料的产品性能、分类、成份、使用方式和主要特性了。我们上面也提到了,我们的轻触开关的主要材料就是我们的LCP料,每次我们的材料供应商来料后在上机注塑前,我们会有一道工序,这道工序就是给我们的塑胶料烘干,也是行业所说的淬火。那么淬火的主要目的是什么呢?淬火的目的就是给我们的塑胶料本身带有的潮湿水份烘干,使用我们的塑胶料达到干燥的效果。淬火后我们在进行我的下一步骤也就是我们的注塑工序,后面再进行我们的产品组装、检验后打包出货。

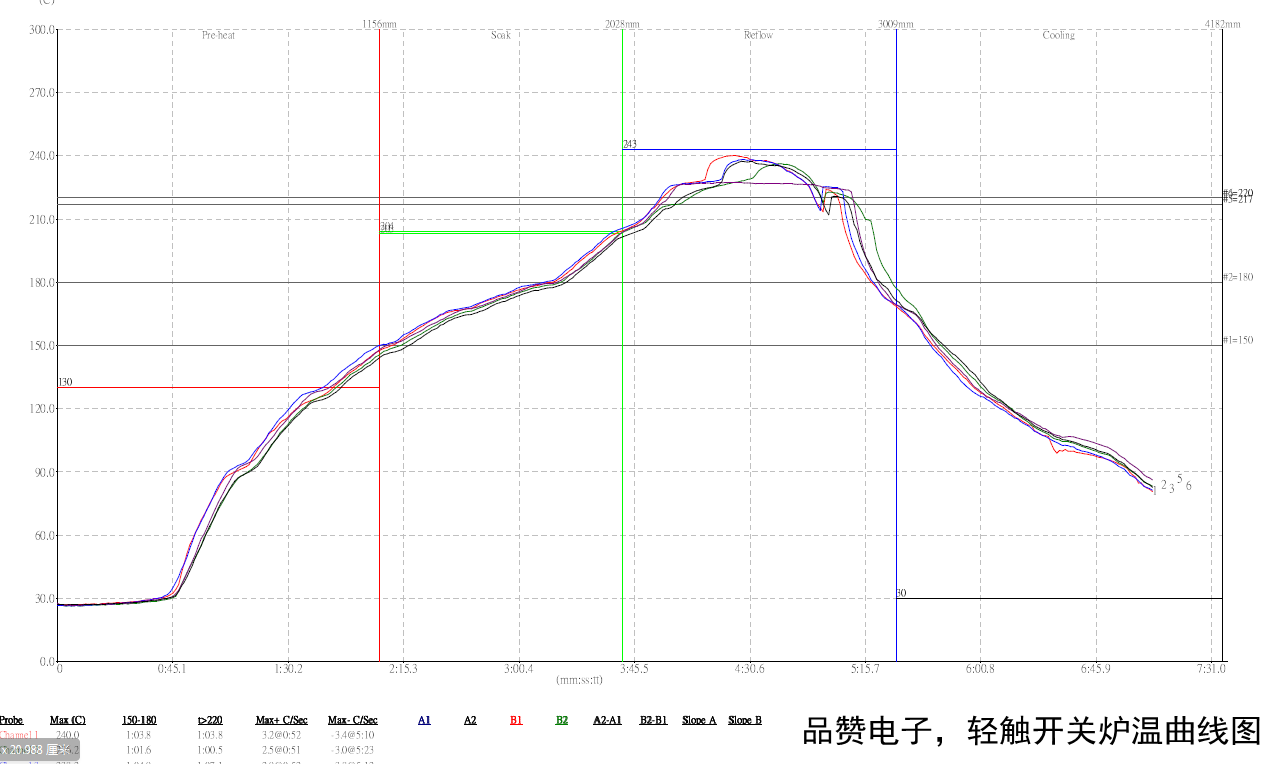

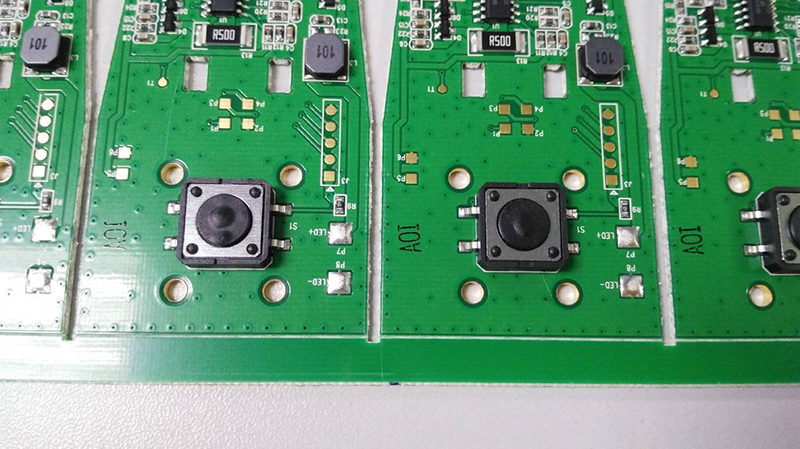

  经过这么多道工序,那么我们的轻触开关为什么在过完炉后会有起泡的异常现象呢?我们来看看我们左边的照片中,我们的开关起泡还是比较严重的,其实问题说起来也是很简单的,我们的SMD工序会产生高温,LCP料本身是耐高温的产品的,也是非常符合SMD工序的材料,问题就出在我们的第一道工序淬火,我们的塑胶料在进行淬火的时候,如果没有把材料完全烘干,我们的塑胶料就带有一定的潮湿水份在里面被进行下一道工序,在没有进行高温作业的情况下,我们是很难发现它会起泡的,所以我们检验步骤会有一道PCB实验。

 经过以上的材料分析和问题分析,我想大家看完都知道我们的问题点出在哪里了。对于轻触开关的常见问题,我们还是非常专业的,如果您需要更高品质的轻触开关,就赶紧拿起您的电话联系我们东莞品赞电子科技有公司吧!品赞的官方网站:http://www.dg-switch.com。
