轻触按键开关独立的电路符号

  • 作者:G-Switch
  • 发布时间:16-02-28 21:54
  • 点击数:99
  轻触开关一种电子开关,使用时轻轻点按开关按钮就可使开关接通,其内部结构是靠金属弹片受力弹动来实现通断的。轻触开关由于体积小重量轻在家用电器方面得到广泛的应用如:影音产品、.数码产品、遥控器、通讯产品、家用电器、安防产品、玩具、电脑产品等。
    一、       轻触开关主要规格有:环保耐高温 贴片式 插件式 侧插式 大/中/小龟型轻触开关 2*4轻触开关 3*3轻触开关 3.7*3.7*0.35进品轻触开关 4*4*1.5/1.6/17mm轻触开关 3*6*4.3/5.0mm汽车轻触开关 4*6*2.6轻触开关 4.5*4.5*3.8/4.8/5/0/6/7/8/9贴片轻触开关 插件式轻触开关 边三解轻触开关 6*6*4.3/5.0/5.5/6/7/8/9/9.5/10/11/12/13/14/15/16/17/18/19/20/21/26mm轻触开关 贴片轻触开关 插件轻触开关 6.2*6.2*2.5/2.7/3.1/3.4轻触开关 12*12*4.3/5.0/5.5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23mm轻触开关 6*6系列防水轻触开关 8*8系列防水轻触开关 10*10系列防水轻触开关 12*12系列防水轻触开关。



二、 按键信号的识别

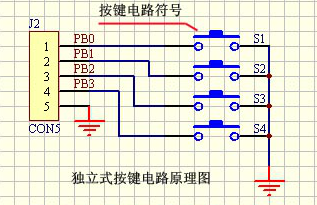

          按键信号的识别就是判断按键是否被按下,如下图所示,由4个按键构成的独立式键盘。按键的一端接地,PB0,PB1,PB2,PB3位单片机的I/O脚,当某一按键被按下时反映到单片机I/O脚的电平状态为低电平,没被按下时为高电平。通过对单片机I/O脚状态的检测,就可以判断按键是否被按下。



由于按键是机械开关,在按键被按下或释放是按键会出现抖动现象,这种现象会干扰按键的识别。按键去抖动一般有硬件和软件两种方法。一般情况下都采用软件去抖动。其实现方法是判断按键被按下后,加一个10ms的延时,待按键稳定后,再次检测按键,按键仍处于被按下状态,确认确实有按键被按下。
三、按键矩阵(轻触开关电路
       当一个系统需要的按键较多的时候,采用上面的独立式按键,占用大量的I/O口,单片机的I/O口是有限的资源。通常需要按键较多时采用矩阵式键盘。如下图,采用4行4列的16个按键矩阵。



PB0-PB7为单片机的8个I/O口,检测方法:逐行扫描方法,首先将第一行置低电平,即将PB0输出低电平(PORTB&=~(1<<PB0))
     然后检测四个列PB4,PB5,PB6,PB7的状态,如果有按键被按下,会有低电平信号输入。如果S1按键被按下,在PB4口将出现低电平信号。然后依次将其余三行PB1,PB2,PB3置低电平,检测方法同上。
