4.5*4.5轻触开关-轻触开关参数-超薄轻触开关

  • 作者:pzdz
  • 发布时间:21-08-05 16:22
  • 点击数:87
  • 文章来源:未知
4.5×4.5超薄轻触开关简介
4.5×4.5超薄轻触开关GT-TC079X-HXXXX-LX尺寸为4.5×4.5×0.4mm,最大电压:15 VDC,最大直流电流:20毫安,开关行程:0.15±0.05毫米,产品广泛运用适用于电子化的各种音响设备、办公设备、通讯设备、测量仪器、TV、录像机、汽车等各种操作。
特长:
1. 适用高密度安装。
2. 相对线路板,可在水平操作的卧式。
3.高可靠性的接点密封结构。
4.开关产量高标准件,可定制高寿命。
4.5×4.5超薄轻触开关

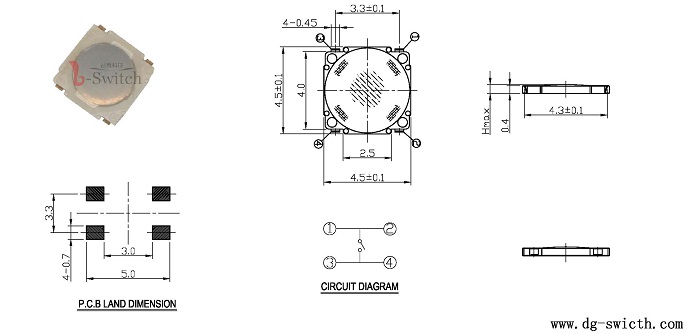

4.5×4.5超薄轻触开关尺寸图
4.5×4.5超薄轻触开关尺寸图

4.5×4.5超薄轻触开关技术参数

最大电压:15 VDC
最大直流电流:20毫安
介电强度:250VA C(1mn)
接触电阻:≤ 100兆欧
绝缘电阻:≥ 100兆欧
反弹时间:≤ 10毫秒
开关行程:0.15±0.05毫米
耐水性:IPX4

4.5×4.5超薄轻触开关工作原理
轻触开关的工作原理,其实跟普通按钮开关的工作原理相差不多,由常开触点、常闭触点组合而成,在轻触开关中,常开触点的作用,就是当压力向常开触点施压时,这个电路就呈现接通状态;当撤销这种压力的时候,就恢复到了原始的常闭触点,也就是所谓的断开。这个施压的力,就是用我们的手去开按钮、关按钮的动作。总而言之,轻触开关的工作原理还是很好理解的。

4.5×4.5超薄轻触开关使用注意事项
1、给轻触开关端子进行焊接时,如果在端子上施加负荷,因产品不同,浸焊条件也不同会有松动,变形及电特性劣化的可能,请在使用时注意。
2、进行两次焊接时,请在第一次焊接部分恢复到常温之后再进行。连续加热可能使外围部变形,端子的松动,脱落及电特性降低。
3、轻触开关以直流的电阻负载为前提设计制造的。使用其它负荷[感应性负荷,电容性负荷]时,请另行确认。
4、轻触开关操作时,如果施加规定以上的负荷,开关将有被损坏的可能。请注意不要在开关上施加规定以上的力。
5、在使用对安全性有特别要求的设备时,我们已竭尽全力确保开关的质量,但很难说不会出现 如接触电阻值变化(增大)、短路、开路、温度上升等故 障。在重视安全性的整套装置设计时,希望客户事先研 究整套装置对开关单一故障的影响。
6、如果使用开关的整机的周围材料产生腐蚀性气体,将有可能造成接触不良等现象,所以请事先进行充分的确认。
